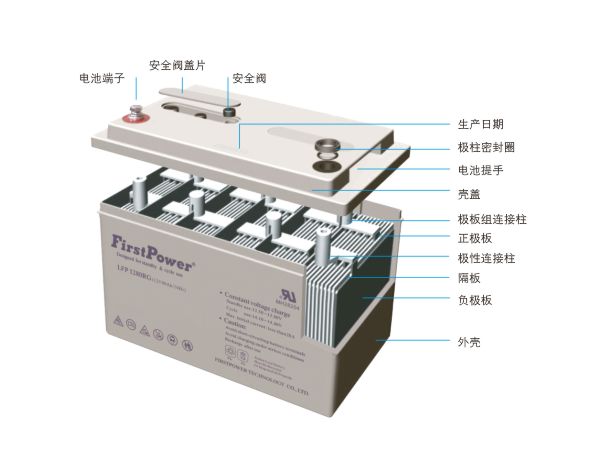

FirstPower（一電^®）密封閥控式鉛酸蓄電池

• 不需維護，電池在整個使用壽命期間無需加水補液。
• 可靠性高、使用壽命長，特殊的密封結構和阻燃外殼，在使用過程中不會產生泄漏電解液的缺陷，更不會發生火災。
• 重量、體積比能量高，內阻小，輸出功率高。
• 自放電小，20℃下每月的自放電率不大于2%。
• 滿荷電出廠，無流動的電解液，運輸安全。
• 可以任意方向使用。
• 使用溫度范圍廣，標準系列電池（-40℃~50℃），高溫系列（-40℃~70℃）。
• 無需均衡充電，因單體電池的內阻、容量，浮充電壓一致性優良，確保電池在使用期間，無需均衡充電。
• 恢復性能好，將電池過放電至零伏，短路放置30天后，仍可充電恢復其容量。
• 堅固的銅端子，便于安裝連接，導電能力強。
• 計算機輔助設計和計算機控制主要生產過程，確保產品性能的一致性并達到設計標準。

3.1 放電終止電壓

為了保證電池的安全和最大的使用壽命，電池放電時要設定適當的終止電壓。電池的放電終止電壓與電池的放電電流大小有關，放電電流大，電池終止電壓可以低一些，反之放電電流小，電池終止電壓要高一些。（表2）為在不同的電率下推薦放電終止電壓。

3.2 放電容量

電池的放電容量主要與放電電流和環境溫度有關
電池容量與放電電流的關系：(圖1、2、3) 為FP、LFP、CFP型號電池，在不同放電率條件下所放出的容量，從圖可以看出，放電倍率越大，電池所能放出的容量越小。

3.3 電池容量與環境溫度的關系

在放電電流不變時，環境溫度高，電池放電容量多，反之，環境溫度低，電池放電容量少，（圖 4）為電池容量和溫度關系曲線圖。

.

4,1 充電方法

對電池來講很重要，不正確的充電方法會對電池過充或欠充，影響電池的性能和壽命。常用的充電方法有以下兩種:

A、恒壓限流充電

B、恒流充電

4.2 恒壓限流充電

對閥控鉛酸電池，該充電方法是最好的充電方法�？刂频某潆婋妷号c環境溫度和電池的使用方式有關。

備用電池充電：2.23 ~2.30/單格，在25℃時，
循環用電池充電：2.40~2.50/單格，在25℃時。

注：最大開始充電電流一般定為不大于0.3CA。

(圖 5、6)為電池充電曲線圖，由圖可以看出，在25℃下當電池的充電電壓為2.30V/單格時，電池充滿電時，充電電流下降為0.5~4mA/AH，保持不變。當電池充電為2.40V/單格時，電池充滿電時，充電電流下降為3~10MA/AH，保持不變。

4.3 恒電流充電

使用該方法對電池充電時，注意電池充滿電時必須立即切斷充電電源，否則會造成電池過充電，而損害電池性能和壽命，采用恒電流充電時，充電電流一般不大于0.1CA，當充電電量達到上一次電池放電量的1.07~1.15倍時，即對電池充足電。

溫度對電池充電電壓的影響：由于化學反應隨溫度的升高而加速，隨溫度的降低而變慢。

為了防止對電池過充或欠充，當電池環境溫度不在15℃~35℃范圍時，則需對電池充電電壓進行調整。 調整方法為：以25℃為基準，電壓調整系數為：
±3MV/℃ 單格（備用電池）
±4MV/℃ 單格（循環用電池）

例如：某UPS采用8只12V65AH做備用電池

夏天時電池機房溫度為40℃。則充電電壓由8×6×2.30=110.40應降為：

冬天時電池機房溫度降為10℃， 則充電電壓應由110.40V提高為：

（圖 7）為電池充電電壓和溫度關系曲線圖。

4.4 充電時間

對備用的電池來講，當電池供電后，對電池重新充滿電所需要的時間，一般不少于24h。對循環用電池來講，如果知道上一次的放電量及初始充電電流，可以按如下公式計算出環境溫度為25℃時需要的充電時間。

A、當放電電流大于0.25CA時：

B、當放電電流小于0.25CA時：

注： Tch = 電池充滿電所需的充電時間（小時）
       Cdis = 電池上一次放電的電量（安時）
         I = 最大初始充電電流（安培）

電池的使用壽命與如下因素有直接關系：

• 電池的使用方式（循環還是浮充備用）
• 電池的環境溫度
• 電池的放電深度

5.1 循環使用壽命

電池循環使用時放電、充電為一個循環,電池循環壽命(循環次數)與電池的放電深度有直接關系,
（圖 8）為 標準系列FP, LFP型號電池循環壽命與放電深度的關系。

5.2 浮充使用壽命

電池的浮充使用壽命與使用環境溫度有直接關系，以20℃為基礎，電池使用環境溫度每升高8到10℃，電池的浮充使用壽命將要遞減50%。
（圖 9、10、11） 分別為標準系列FP、LFP、CFP型號電池浮充使用壽命與環境溫度的關系曲線圖。

電池應貯存在低溫（-15-40℃）干燥清潔的房間，避免陽光直射。

電池在放置過程中，由于自放電而損失容量，其第一次放電容量會比額定容量低，一般經 過2—3個充放電循環后就可以達到其額定容量。

當電池長期放置不用時，需定期對電池補充電，其補充電周期見 (表2)

電池自放電是指當電池開路放置時，由于內部發生電化學反應而損失容量， 其自放電 速度 與電池環境溫度有很大關系。
（圖12）為電池貯存時間與溫度的關系圖。

電池開路電壓與剩余容量關系:

通過測量電池的開路電壓也可以判斷出剩余容量，(圖13)為電池的剩余容量和開路電壓 之間的關系曲線圖。

當電池充滿電時，電池的內阻最小，電池的內阻在放電過程中會逐漸增大。

圖14為12V7.2AH電池內阻在不同放電倍率下的變化情況。

（圖12）為電池貯存時間與溫度的關系圖。

如果知道電池的放電電流（功率），放電時間及電池組的電壓，可以根據單體電池的相關技術規格來選擇電池的最小容量。

請參考網站中單體電池技術規格書。
